八角垫的RX型垫片的详细介绍

八角垫的RX型垫片的详细介绍

RX型RTJ环垫圈制造符合API 6A和ASME B16.20标准，适合API 6 B和ASME / ANSI B16.5法兰。

RX型是一个压力能量适应的标准R型垫圈。RX型的设计以适应同一个标准的R槽设计,使得接合互换。修改后的设计使用压力能量影响,提高了系统内部压力，增加密封的效率。

压力:2000 - 5000 PSI

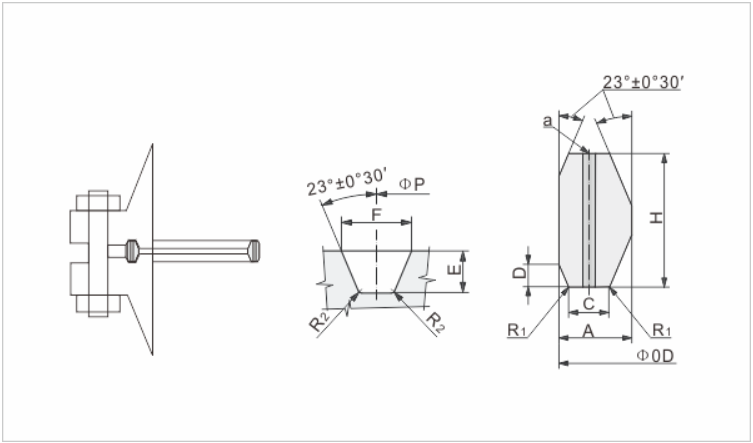

公差：（mm）

A *（环的宽度）+ 0.20，-0.000

h（环的高度）+ 0.20，-0.000

外径（外径）+ 0.5，-0.000

23 *（角）1/2°

*宽度公差为0.008英寸。

“A”和高度“H”是允许的，只要宽度或高度的变化在整个圆周上不超过0.004英寸。
