椭圆垫的密封技术

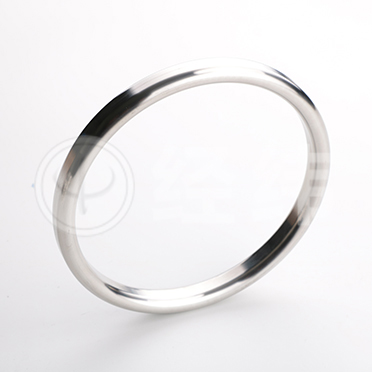

椭圆垫就是金属环垫截面呈双圆弧椭圆形，装入法兰梯形槽时，其平均直径设计比垫槽大0.3-0.6mm，通过螺栓预紧产生径向弹性变形，形成初始密封带‌。接触斜面的标准倾角为23°，可在介质压力下触发自紧效应‌。

它的安装需遵循规范：

‌螺栓载荷计算‌：需依据金属环高度值(h1)和固定角度α=23°进行力学核算，确保接触应力均匀分布，避免塑性变形‌。

‌对位要求‌：环垫与槽体需精确对中，椭圆度公差需≤0.05mm‌。

椭圆垫适用于高温高压环境，如加氢反应器（15MPa/450℃工况）‌、炼油装置重整反应器管线，抗热循环疲劳性优于八角垫‌，但不能重复使用。
